Elektrický termostat ADEX TTUV

Podrobný popis

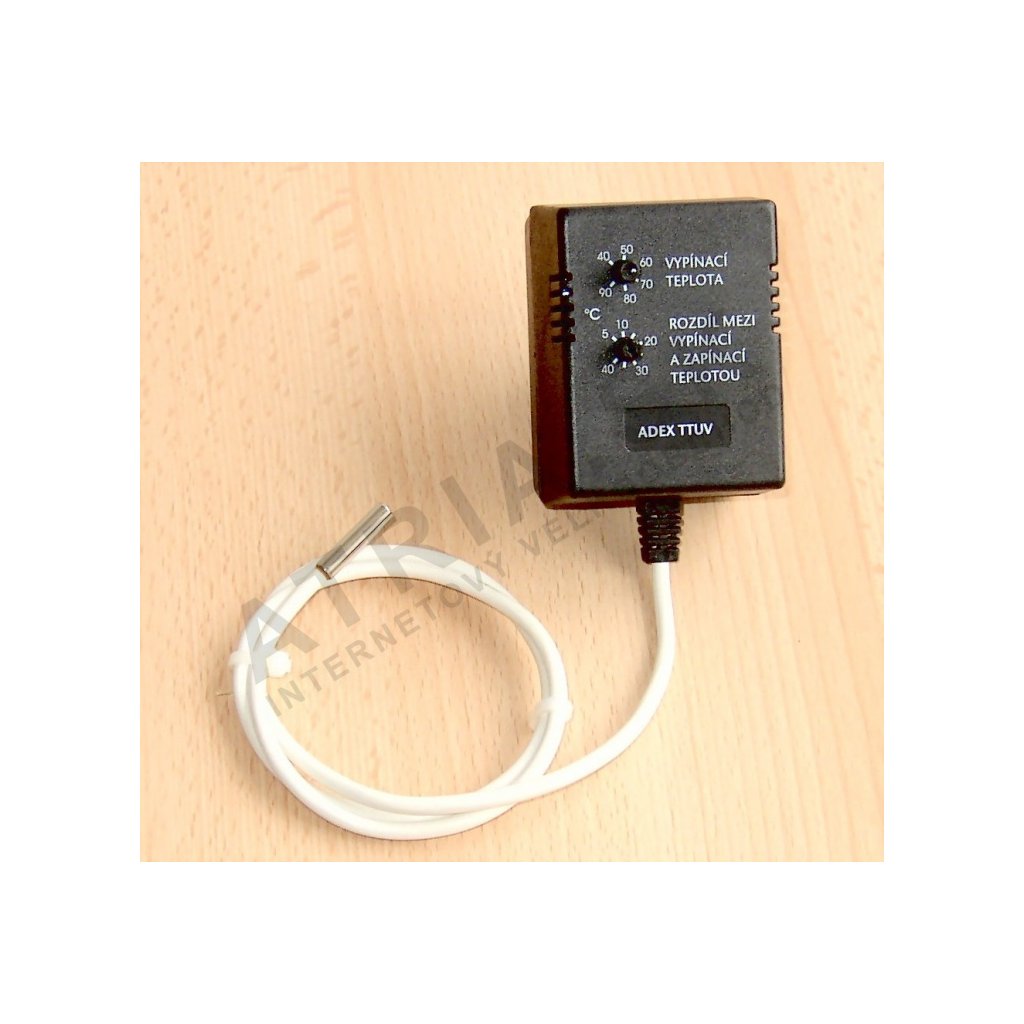

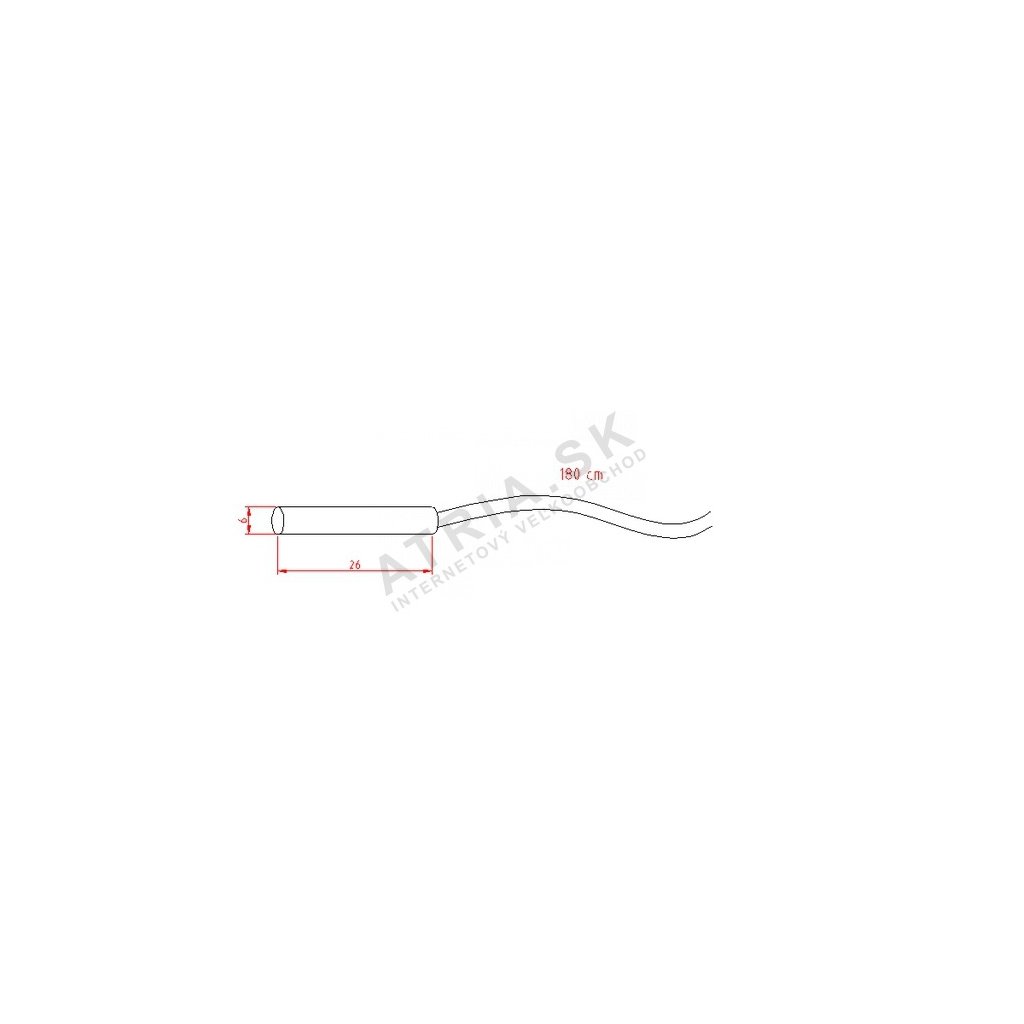

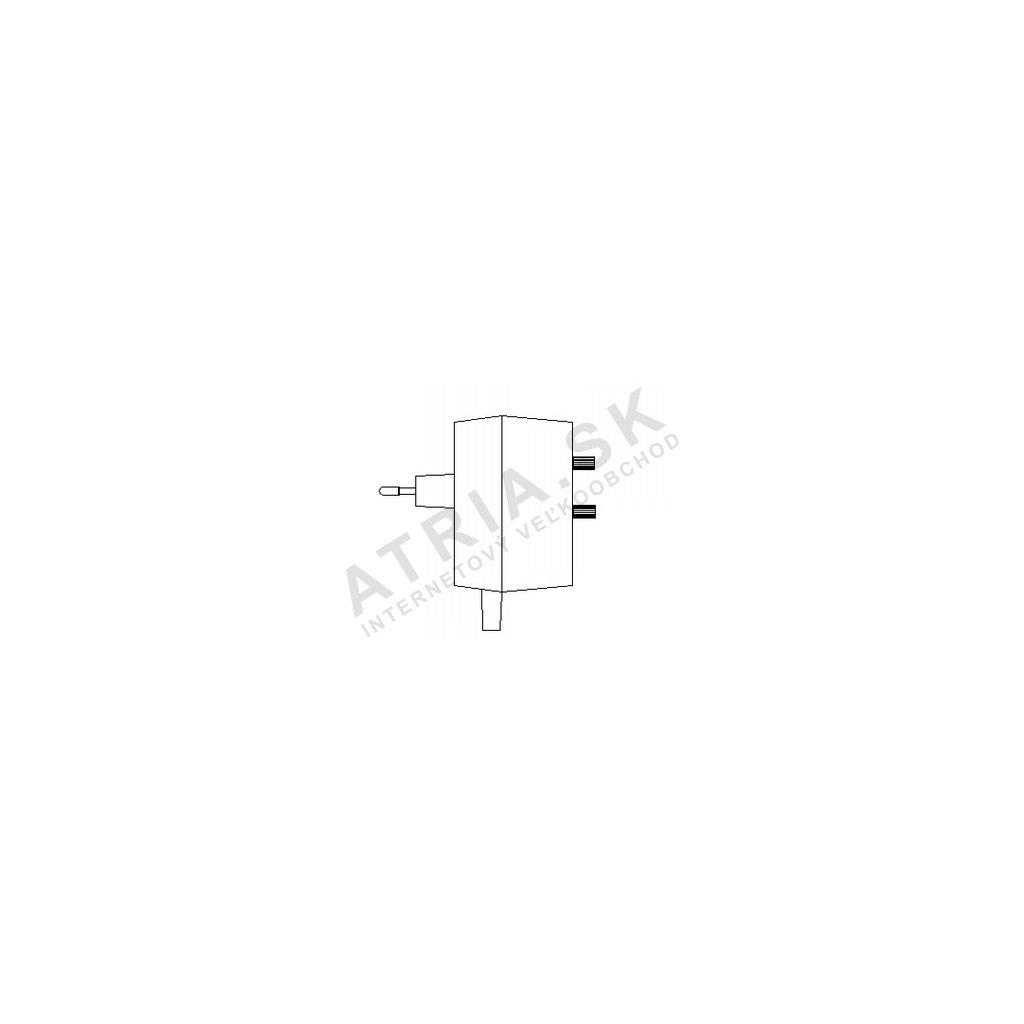

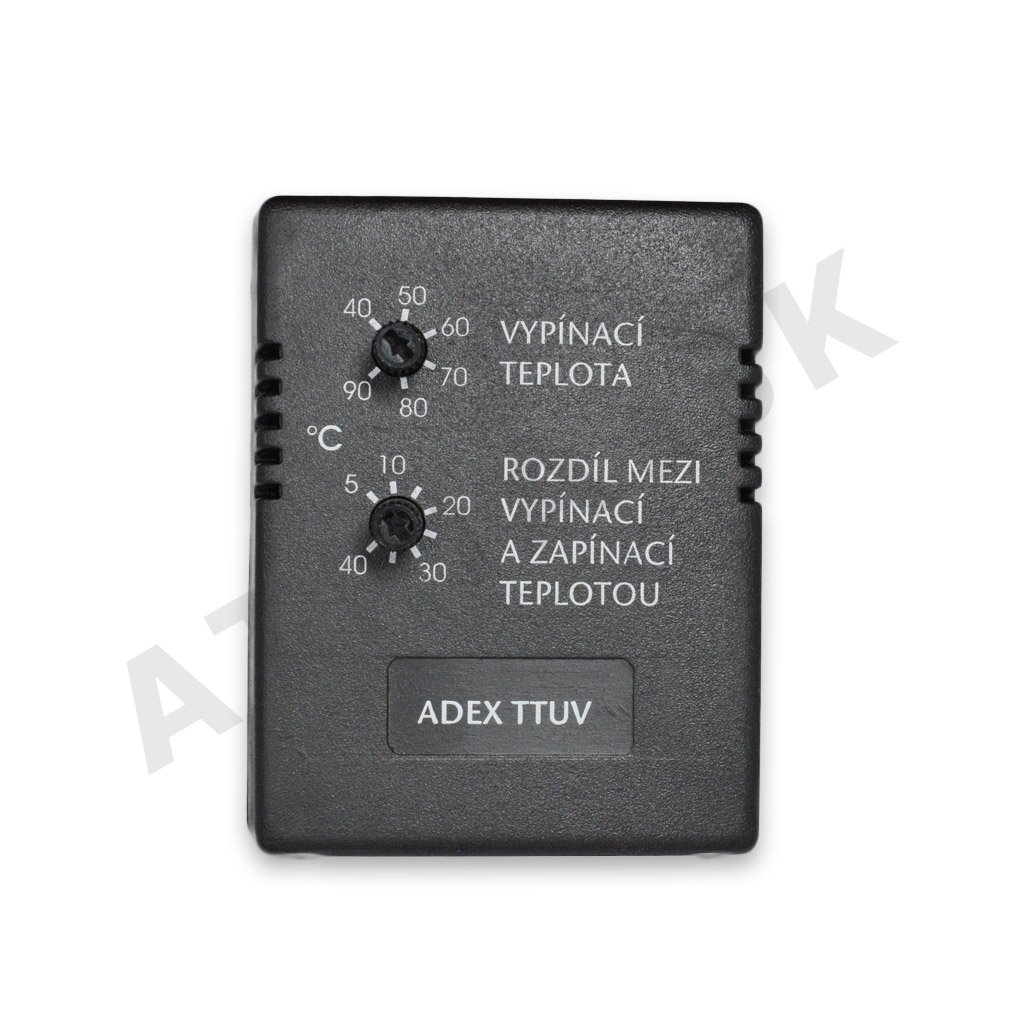

Elektronický termostat ADEX TTUV sa skladá z riadiaceho modulu TTUV1, spínacieho modulu TTUV2 a teplotného snímača. Riadiaci modul TTUV1 zabezpečuje nastavenie vypínacej teploty termostatu a diferencie (rozdiel) medzi vypínacou a zapínacou teplotou termostatu. Na nastavenie týchto parametrov slúžia dva samostatné nastavovacie prvky. Spínací modul TTUV2 zabezpečuje napájanie termostatu TTUV a obsahuje výstupné relé s prepínacím kontaktom. Spínací modul je vstavaný do plastovej krabičky so sieťovou vidlicou. Teplotný snímač sa dodáva s prívodom 180 cm.

Technické parametre:

• Napájanie 230V/50Hz
• Príkon elektroniky max. 1 VA
• Rozsah nastavenia vypínacej teploty 40°C - 90°C
• Rozsah nastavenia diferencie 5°C - 40°C (obr.1)
• Zaťažiteľnosť kontaktu relé max. 8A / 250V pre odporovú záťaž
• Krytie IP 40
• Elektrický predmet triedy II

Tento typ termostatu bol vyvinutý pre potreby nabíjania zásobníka TÚV s cieľom obmedziť frekvenciu spínania nabíjacieho zdroja - väčšinou plynového kotla. K tomu sa využíva nastavenie rozdielu medzi zapínacou a vypínacou teplotou cca 30 °C. Svojou univerzálnosťou nájde termostat TTUV uplatnenie aj v rade ďalších aplikácií. Elektronický termostat ADEX TTUV slúži na udržiavanie teploty vo zvolenom rozmedzí ovládaním zdroja tepla pomocou prepínacieho kontaktu relé. Voľbou veľkosti rozmedzí medzi vypínacou a zapínacou teplotou možno predurčiť početnosť spínania zdroja tepla. Vďaka prepínaciemu kontaktu relé možno nájsť aj aplikácie na chladenie alebo odvetrávanie. Pri dosiahnutí nastavenej teploty na pripojenom snímači termostat TTUV vypne výstupné relé. Pri poklese teploty o nastavenú diferenciu dôjde k zopnutiu výstupného relé.

Časté otázky

• Ako presne manuálny (jednoduchý) termostat funguje? Meria teplotu v mieste svojej inštalácie a pri poklese pod nastavenú hodnotu zopne kontakt, ktorým spustí zdroj tepla (kotol, čerpadlo, vykurovacie teleso) - po dosiahnutí nastavenej teploty kontakt opäť rozopne. Na rozdiel od programovateľných termostatov nemá týždenný ani denný program, teplota sa nastavuje ručne otočným alebo posuvným ovládačom.
• Kam sa termostat umiestňuje? Na miesto, ktoré čo najlepšie reprezentuje bežnú teplotu v miestnosti - mimo priameho slnečného žiarenia, prievanu, radiátorov alebo iných zdrojov tepla/chladu, ktoré by merania skreslili.
• Musí montáž vykonať elektrikár? Zapojenie termostatu do elektrického obvodu vykurovacieho zdroja by mala vykonať osoba s elektrotechnickou kvalifikáciou, keďže ide o zásah do elektroinštalácie a spínania záťaže.
