Protherm Tiger Condens 20/26 KKZ 42
Kód: 0010025225Súvisiaci tovar
Podrobný popis

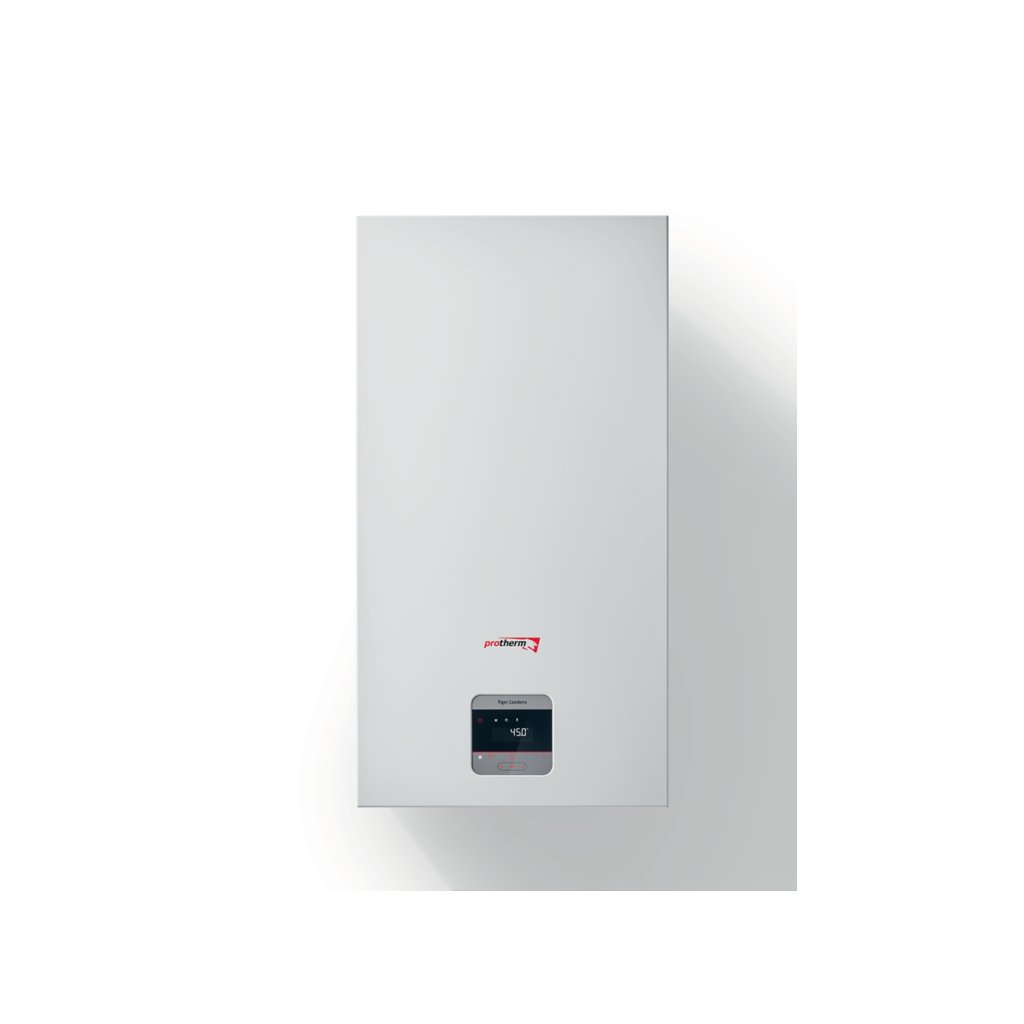

Protherm Tiger Condens 20/26 KKZ 42
- závesný kondenzačný kotol so zabudovaným zásobníkom
- objem zásobníka: 42 l
- výkon kotla: 2,5 - 20,0 kW
S novým kondenzačným kotlom Tiger Condens získate systém vykurovania, ktorý vás nesklame. Objavte s nami výhody a prednosti špičkovej kondenzačnej technológie pre komfort prípravy teplej vody a zníženie nákladov za vykurovanie.

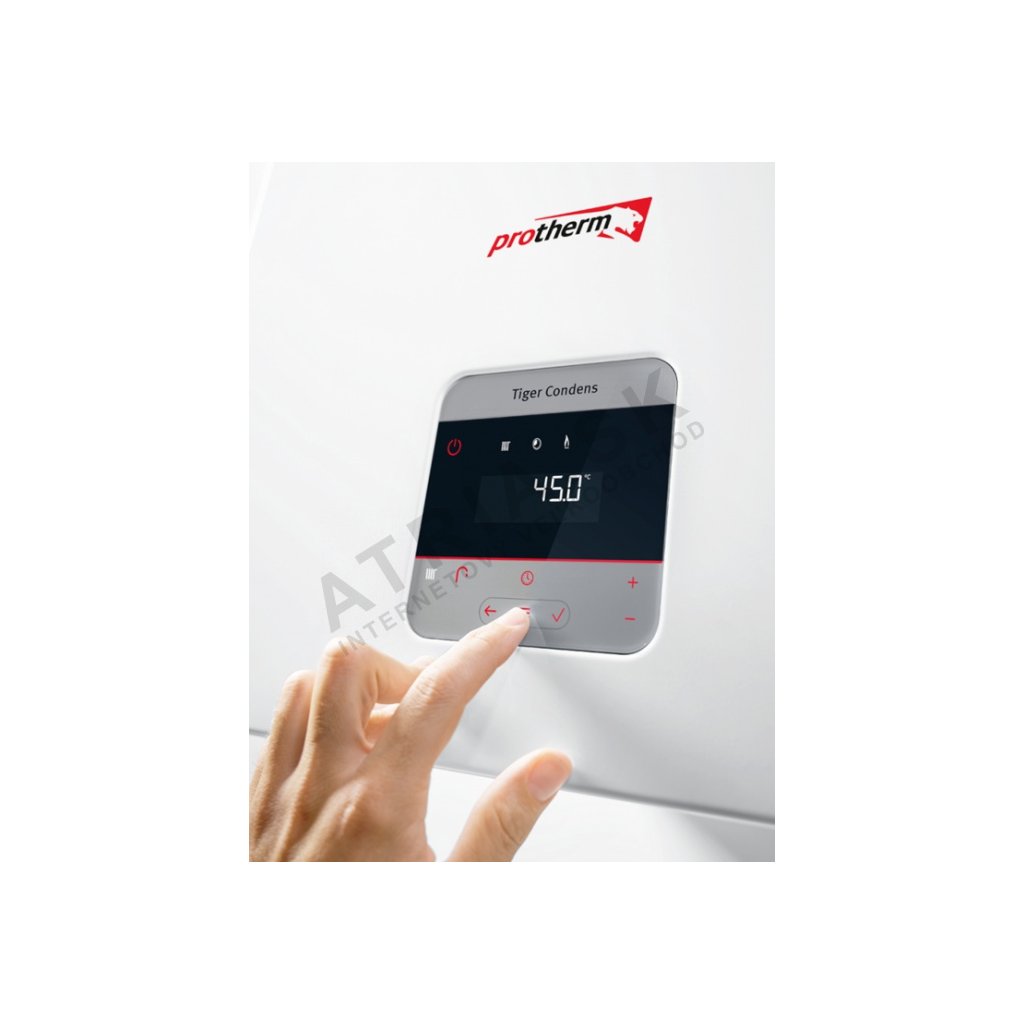

NOVÝ DIZAJN KOTLOV TIGER CONDENS
NOVÉ VLASTNOSTI
5 kľúčových výhod technológie IsoDyn3:
| Tiger Condens 20/26 KKZ 42 | |
| Vykurovanie | |
| Energetická trieda pre vykurovanie | A |
| Výkon pri tepl. spáde 80/60°C | 2,5 - 20,0 kW |
| Výkon pri tepl. spáde 50°C/30°C | 2,8 - 21,9 kW |
| Rozsah regulácie výstupnej teploty VV | 15 - 80 °C |
| Max. pracovný tlak | 0,3 MPa (3,0 bar) |
| Expanzná nádoba VV | 12 l |
| Trieda NOx | 6 |
| Príprava teplej vody | |
| Maximálny výkon pri prípave TV | 26,0 kW |
| Rozsah regulácie výstupnej teploty TV | 45 - 65 °C |
| Obmedzovač prietokového množstva TV | 12 l/min |
| Povolený prevádzkový tlak studená pitná voda | 0,03 - 1,0 MPa (0,30 - 10,0 bar) |
| Požadovaný pripojovací tlak studená pitná voda | 0,2 MPa (2,0 bar) |
| Minimálny prietok TV | 1 l/min |
| Špecifický prietok D (ΔT = 30 K) | 18,5 l/min |
| Objem zásobníka TV | 42,0 l |
| Expanzná nádoba TV | 2 l |
| Elektrické parametre | |
| Napätie/frekvencia | 230 V/50 Hz |
| Maximálny elektrický príkon | 115 W |
| Príkon v pohotovostnom režime | 2 W |
| Elektrické krytie [IP] | IPX4D |
| Rozmery | |
| Plynová prípojka | G 1/2" |
| Prípojky kúrenia | G 3/4" |
| Prípojky studenej / teplej vody na strane kotla | G 3/4" |
| Prípojka poistného ventilu | 15 mm |
| Hadica pre odvod kondenzátu | 21,5 mm |
| Rozmery VS (šírka/výška/hĺbka) | 470/ 893/ 514 mm |
| Hmotnosť (bez obalu, bez vody) | 55 kg |
| Hmotnosť, v pohotovostnom stave | 104 kg |
Časté otázky
- Ako presne si vybrať výkon PROTHERM kondenzačného kotla? Základom je vypočítaná tepelná strata vykurovaného objektu (najspoľahlivejšie z projektovej dokumentácie alebo energetického certifikátu). Ak projekt nemáte, dá sa orientačne počítať s cca 60-100 W na m² podlahovej plochy pri bežne zateplenom dome postavenom po roku 2000, resp. 100-150 W/m² pri staršom, nezateplenom dome - presné číslo sa však líši podľa počtu poschodí, výšky miestností, počtu a kvality okien a orientácie budovy. Kotol predimenzovaný na výkon častejšie zapína a vypína (tzv. cykluje), čo skracuje jeho životnosť a znižuje účinnosť; poddimenzovaný kotol naopak v mrazivých dňoch nestíha dom dostatočne vykúriť.
- Prečo je kondenzačný kotol úspornejší než klasický? Kondenzačný kotol navyše využíva aj teplo skryté vo vodnej pare vznikajúcej pri spaľovaní plynu - tá v klasickom kotle odchádza nevyužitá komínom, v kondenzačnom sa ochladí pod tzv. rosný bod, para skondenzuje a uvoľnené teplo sa odovzdá späť do vykurovacieho okruhu. Vďaka tomu dosahujú kondenzačné kotly účinnosť približne 105-110 % vzhľadom na výhrevnosť plynu, oproti bežným 85-92 % pri klasických kotloch.
- Aký typ odťahu spalín tento kotol potrebuje? Väčšina moderných kondenzačných kotlov je tzv. turbo (s uzavretou spaľovacou komorou) a vyžaduje súosý (koncentrický) alebo oddelený odťah spalín a prívod spaľovacieho vzduchu vedený cez obvodovú stenu alebo strechu - nepotrebuje teda funkčný komín. Presný typ a maximálnu dĺžku odťahu (podľa priemeru 60/100 alebo 80/125 mm) nájdete v technickej dokumentácii ku konkrétnemu modelu, prípadne sa poraďte s naším zákazníckym servisom.
- Čo znamená energetická trieda ErP uvedená pri kotle? Ide o povinné označenie účinnosti vykurovacích zariadení podľa smernice EÚ ErP (Ecodesign), podobné energetickým štítkom pri chladničkách. Kondenzačné kotly bežne dosahujú triedu A, prípadne vyššiu v kombinácii s izbovou reguláciou (napr. A+ pri použití ekvitermickej regulácie a izbového termostatu).
- Čo je kaskádové zapojenie kotlov? Ide o prepojenie viacerých kotlov do jedného systému tak, aby spoločne pokryli vyšší výkon, než dokáže jeden kotol - vhodné pre väčšie objekty (bytové domy, prevádzky). Systém zapína ďalšie kotly postupne podľa aktuálnej potreby, čím sa dosahuje vysoká efektivita aj pri kolísavom odbere tepla.
- Môžem si tento kotol namontovať a zapojiť sám? Nie. Pripojenie na rozvod zemného plynu, elektrickú sieť a odťah spalín patrí zo zákona výhradne do rúk osoby s príslušným oprávnením (najčastejšie autorizovaný servisný technik danej značky alebo revízny technik plynových zariadení). Po inštalácii musí byť kotol uvedený do prevádzky autorizovaným servisom výrobcu, čo je zvyčajne aj podmienkou platnosti záruky.
- Ako je to so servisom a zárukou? Väčšina výrobcov vyžaduje pravidelnú ročnú servisnú prehliadku autorizovaným servisom, aby zostala zachovaná záruka aj po jej štandardnom uplynutí (predĺžená záruka pri pravidelnom servise je bežná najmä pri značkách Vaillant, Protherm, Viessmann). Presné podmienky záruky nájdete v záručnom liste dodávanom s kotlom.
- Čo je súčasťou dodávky tohto konkrétneho produktu? Presný obsah balenia (samotný kotol, prípadne zásobník teplej vody, izbová regulácia a ďalšie príslušenstvo v prípade zostavy) je uvedený v názve produktu a v jeho technických parametroch vyššie na tejto stránke.
Dodatočné parametre
| Kategória: | Protherm |
|---|---|
| Záruka: | 2 |
| EAN: | 8586018278843 |
| Automatický diagnostický systém: | áno |
| Bezpečnostný termostat: | áno |
| Číslo CE: | 1312BV5392 |
| Dodávané príslušenstvo: | elektrický kábel, sifón, návod, záručný list |
| Elektrická trieda: | I |
| Elektrické krytie: | IPX4D |
| Elektronické zapaľovanie: | áno |
| Elektronika: | eBus 2.0 (od verzie 2014) |
| ? Expanzná nádoba: | 12 l |
| Expanzna nádoba: | 2 l |
| Hmotnosť prázdneho kotla: | 55 kg (bez vody) |
| Hodnota spalín CO: | 98 ppm / 105 mg/kWh |
| Hodnota spalín CO2: | 105 % |
| Intenzita prúdu: | 0,75 A |
| Krajina pôvodu: | EU |
| Letný režim: | áno |
| Maximálny pracovný tlak: | 0,3 MPa (0,3 bar) |
| Maximálny tlak TV: | 0,03 - 1 MPa |
| Množstvo kondenzátu: | 1,7 l/hod |
| Možnosť dvojbodovej regulácie: | nie |
| Možnosť nastavenia výkonu čerpadla: | áno |
| Možnosť prestavby na PB: | áno |
| Možnosť prevádzky bez termostatu: | áno |
| Možnosť pripojenia bezdrôtového termostatu: | áno |
| Možnosť pripojenia soláru: | nie |
| Možnosť pripojenia zásobníka: | nie |
| Možnosť rozšírenej záruky: | áno |
| Možnosť úpravy výkonu kotla: | áno |
| Napájací tlak plynu: | 20 mbar/ 0,002 MPa, 37 mbar/ 0,0037 MPa |
| Napätie/frekvencia: | 230V/50Hz |
| Nastaviteľný rozsah teploty TV: | 45 - 65 °C |
| Nastaviteľný rozsah teploty VV: | 15 - 80 °C |
| Normovaný stupeň využitia pri 40/30 °C: | max. 108,4 % |
| Objem zásobníka pre ohrev teplej vody: | 42 l |
| Odporučený filter vykurovania: | Total filter 3/4" |
| Odporučený regulátor: | Protherm Thermolink P 2 |
| Odporučený solárny set: | HEWALEX |
| Palivo: | zemný plyn / propán |
| Poistka: | 2 A |
| Prevedenie komína: | TURBO |
| Priebeh zmeny výkonu: | modulovaný |
| Príkon: | 115 W |
| Pripojenie el. napätia: | 230V/50Hz |
| Pripojenie koncentrického dymovodu: | áno |
| Pripojenie oddeleného dymovodu: | áno |
| Prípojka TUV: | 1/2" |
| Prípojka vody: | 3/4" |
| Propán G31 - prietok plynu pri maximálnom výkone v režime teplej vody: | 1,98 kg/h |
| Propán G31 - prietok plynu pri maximálnom výkone v režime vykurovania: | 1,44 kg/h |
| Propán G31 - prietok plynu pri minimálnom výkone: | 0,40 kg/h |
| Rozmery: | 470x893x514 mm |
| Spustenie kotla: | servisným technikom Protherm |
| Špecifický prietok TV: | 18,5 l/min |
| Určenie kotla: | s integrovaným zásobníkom |
| Vážená hodnota NOx: | 22,0 ppm / 39,9 mg/kWh |
| Večný plamienok: | nie |
| Veľkosť zásobníka TÚV: | 42 l |
| Vhodný pre podlahové kúrenie: | áno |
| Výkon pri ohreve TV: | 26,0 kW |
| Výkon pri tepl. spáde 50/30 °C: | 2,8 - 21,9 kW |
| Výkon pri tepl. spáde 80/60 °C: | 2,5 - 20,0 kW |
| Výkon TUV: | 5,1 -25,5 kW |
| Zabudovaný filter vody: | nie |
| Zemný plyn G20 - prietok plynu pri maximálnom výkone v režime teplej vody: | 2,70 m3/h |
| Zemný plyn G20 - prietok plynu pri maximálnom výkone v režime vykurovania: | 1,96 m3/h |
| Zemný plyn G20 - prietok plynu pri minimálnom výkone: | 0,54 m3/h |
| Výkon kotla na vykurovanie: | vysoký výkon nad 16 kW |
| Výrobca: | Protherm |
| EAN: | 8586018278843 |
| Rozmer balenia (mm): | 550 x 1175 x 610 |
-
