Protherm Ray 14K + FE 120 BM + Thermolink P

Kód: 0010019908
1 937 € –22 %
zostava protherm ray 6kefe120bm 10 6 kw 10669- mall
1 937 € –22 % 1 504,61 € / ks
4 až 7 dní

Detailné informácie

Podrobný popis

Zostava Protherm Ray 14KE
+ Protherm Ray 14KE - elektrický kotol s možnosťou prípravy TUV v externom zásobníku
+ FE 120 BM - stacionárny zásobník TV, objem: 120 l
+ Thermolink P - izbový komunikačný regulátor
+ 3-cestný ventil FUGAS (obsahuje snímač teploty do zásobníka) - https://www.atria.sk/sada-3-cestneho-ventila-fugas/

PROTHERM RAY 14KE
- závesný elektrický elektrokotol so zabudovanou zbernicou eBUS na vykurovanie
- s možnosťou prípravy TUV v externom zásobníku
- výkon: 2,3 - 14 kW

Nové elektrické kotly RAY so zabudovanou eBUS zbernicou predstavujú jednoduchý spôsob vykurovania s inteligentnou reguláciou v spolupráci so širokým sortimentom eBUS riadiacich systémov Protherm.

Rekonštrukcia či novostavba
Ak potrebujete nové elektrické vykurovanie, nový závesný kotol Ray je skvelá voľba. Rozumná cena, nenáročná montáž a vďaka svojim rozmerom sa zmestí aj do kuchynskej skrinky.

Ray sa prispôsobí potrebám
K elektrokotlu Ray môžete jednoducho pripojiť zásobník na teplú vodu a bez problémov zabezpečíte potreby teplej vody pre 6 člennú rodinu.

Inteligentné elektrické vykurovanie
Pomocou integrovaného eBUS rozhrania dokáže Ray komunikovať na diaľku so smart regulátorom MiGo prostredníctvom aplikácie vo vašom smartfóne.

Technológia, čo šetrí náklady
Nové a zdokonalené zabudované čerpadlo sa vyznačuje vysokou účinnosťou a zohreje vaše radiátory naozaj veľmi rýchlo. Okrem vysokej účinnosti je naviac aj úplne tiché.

• pre zateplené domy s rozlohou 80m² - 150m² odporúčame kotly s vykurovacím výkonom 6kW – 9kW – 12kW – 14kW – 18kW

• pre domy s rozlohou 150m² - 180m² odporúčame: 21kW – 24kW – 28kW

Parametre
Ray 14KE
Výkon 14 kW
Počet a výkon vykurovacích telies 2 x 7 kW
Minimálny výkonový stupeň 2,3 kW
Účinnosť 99 %
Nastaviteľný rozsah teploty VV 25 - 85 °C
Nastaviteľný rozsah teploty TV 35 - 70 °C *
Expanzná nádoba 8 l
Min/max. prácovný tlak 80 / 300 kPa
Trieda ErP D
Elektrické parametre
Napätie/frekvencia 3 x 230 V/400 V, 50 Hz
Možnosť zapojenia na 1 fázu -
Elektrické krytie IP40
Menovitý prúd ističa 25 A
Rozmery
Rozmery (šírka/výška/hĺbka) 410/740/310 mm
Hmotnosť bez vody 25 kg
*platí pre ohrev vody v prídavnom zásobníku

PROTHERM FE 120 BM
- stacionárny zásobník TV
- objem: 120 l

• Nepriamo vyhrievaný zásobník špirálovým rúrkovým výmenníkom
• Čistý objem zásobníka 117 litrov
• Oceľová nádoba zásobníka s vysoko kvalitným smaltom
 Stacionárna verzia vhodná do zostáv pod závesné kotle
• Ochrana proti korózii horčíkovou anódou
• Jednoduché pripojenie recirkulačného okruhu
• Jednoduché vypustenie vody zo zásobníka cez zabudovaný vypúšťací ventil
• Zlepšené rozvrstvenie studenej vody na dne zásobníka vďaka novej konštrukcii rozptylovača vstupu studenej vody do zásobníka
• Minimálne tepelné straty vďaka novému typu izolácie z PUR tuhej peny (energetická trieda „B“)

Parametre
FE 120 BM
Energetická trieda pre prípravu teplej vody B
Objem úžitkovej vody 117 l
Max. prevádzkový tlak 10 bar
Max. teplota vody 85 °C
Max. teplota vstupu vykurovacej vody 110 °C
Pripojenie VV R 1"
Pripojenie úžitkovej vody R 3/4"
Pripojenie recirkulácie R 3/4"
Vypúšťací ventil a zátka G 1"
Tepelný výkon  21,4 kW
Hodinový prietok 527
Množstvo za 10 min.  163 l
Straty energie v pohotovostnom režime 1 kWh/d
Výhrevná plocha výmenníka tepla 0,7 m2
Obsah vykurovacej vody vo výmenníku  4,8 l
Straty tlaku vo výmenníku pri max. spotrebe vykurovacej vody 17 mbar
Prietok teplonosnej vody 1 400 l/h
Trvalý výkon teplej vody pri teplote vykurovacej vody 85/65°C 21,4 kW
Trvalý výkon teplej vody pri teplote vykurovacej vody 85/65°C  527 l/h
Charakteristika výkonu 1,4 N
Rozmery
Výška / Priemer 822 / 590 mm
Hmotnosť s prevádzkovou náplňou 185 kg
Hmotnosť bez vody 68 kg

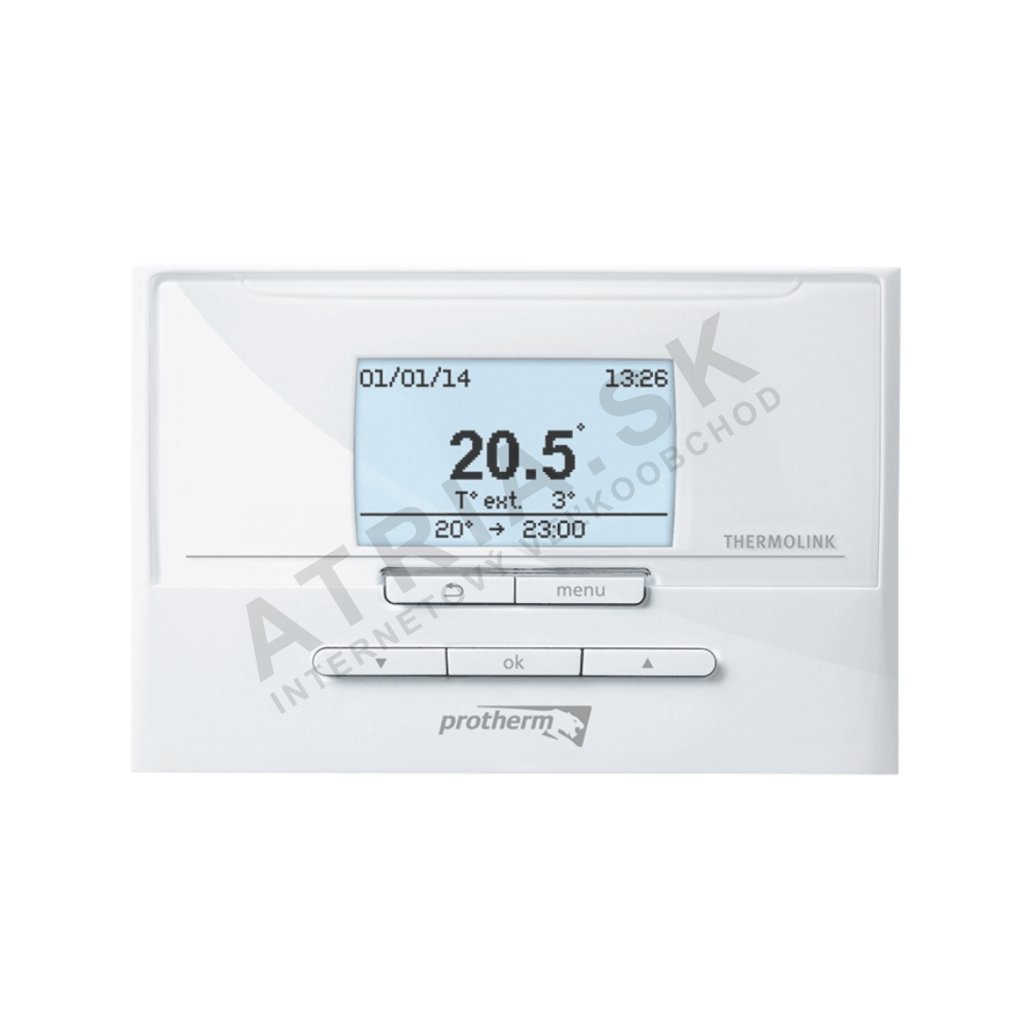

PROTHERM THERMOLINK P - izbový komunikačný regulátor

eBus programovateľný regulátor umožňuje nastaviť jeden týždenný program s možnosťou kombinácie až 7 rôznych časových úsekov s individuálne nastaviteľnou teplotou pre vykurovanie a aj pre ohrev teplej vody. Umožňuje ovládanie vykurovacieho systému v závislosti od izbovej teploty a od nastaveného vykurovacieho programu, prípadne aj v závislosti od vonkajšej teploty (ak je pripojený vonkajší snímač) s možnosťou automatickej optimalizácie vykurovacej krivky. Variantom Thermolinku P je Thermolink RC s rovnakými vlastnosťami a parametrami avšak s bezdrôtovým pripojením ku kotlu.

Je vhodný len pre tieto typy kotlov: Tiger Condens, Panther Condens, Lev, Panther, Gepard, Gepard Condens a elektrokotol Ray.

Výbava a vlastnosti:
  • Znižujú náklady na vykurovanie
  • Plynulá regulácia kotla (eBus)
  • Jednoduché ovládanie regulátora s textovým navádzaním na podsvietenom displeji
  • Možnosť nastavenia teploty TV s týždenným programom
  • Možnosť navolenia automatickej ekvitermickej krivky
  • Optimálny štart vykurovania pre dosiahnutie požadovanej teploty už na začiatku časového intervalu
  • Riadenie recirkulačného čerpadla týždenným programom
  • Protimrazová ochrana systému
  • Zobrazenie aktuálneho času a dňa v týždni a aktuálnej teploty v miestnosti (prípadne vonkajšej teploty)

Parametre

THERMOLINK P
Typ e-BUS
Druh programu (TV a VV) týždenný
Počet teplotných zmien za deň 7
Rozsah nastavenia teploty v miestnosti 5 - 30 °C
Regulačná charakteristika plynulá
Rozsah nastavenia teploty TV 38 - 65 °C
Nastavenie ekvitermických kriviek áno
Automatická vykurovacia krivka áno
Prázdninová prevádzka áno
Protimrazová ochrana systému áno
Zobrazenie času áno
Ovládanie recirkulačného čerpadla áno
Optimálny štart áno
Optická indikácia vybitých batérií nie
Pripojenie ku kotlu drôtové



Dodatočné parametre

Kategória: Protherm Raja/Ray so zásobníkom
Záruka: 2 roky
